  • 产品名称:

    PPC气箱式脉冲布袋除尘器

    PPC型气箱脉冲布袋除尘器是一种处理风量大、清灰效果好,除尘效率高,运行可靠,维修方便,占地面积小的单元组合式除尘器。这款收尘器由上箱体、中箱体、灰斗、导流管、支架、滤袋组件及喷吹装置、输灰系统等组成。
    产品详情
    PPC气箱式脉冲布袋除尘器

    PPC型气箱脉冲布袋除尘器是一种处理风量大、清灰效果好,除尘效率高,运行可靠,维修方便,占地面积小的单元组合式除尘器。这款收尘器由上箱体、中箱体、灰斗、导流管、支架、滤袋组件及喷吹装置、输灰系统等组成。按单列布置,一列为一个灰斗。它综合分室反吹脉冲喷吹清灰各类袋式除尘器的优点,克服了分室反吹清灰强度较差,脉冲喷吹清灰需和过滤同时进行的缺点,扩大了应用范围。该产品具有分室整体清灰特点,采用大规格电磁脉冲阀清灰形式,具有清灰能力强、效果好,使用寿命长等特点。

    1)滤袋规格φ130mm,滤袋上端采用了弹簧涨圈,密封性能好,换袋方便快速,每个滤袋设一个碳钢袋笼。

    2)电磁脉冲阀,规格2.5"直角阀,每室2套。

    3)采用可编程序控制器(PLC)控制仪。

    含尘气体由导流管进入各单元灰斗,在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗,其余粉尘随气流进入中箱体过滤区,过滤后的清净气体透过滤袋,经上箱体、离线阀、排风管排出。随着过滤的进行,当滤袋表面积达到数量时,由清灰控制装置按设定程序关闭离线阀,打开电磁脉冲阀喷吹,抖落滤袋上的粉尘,落入灰斗的粉尘经卸灰阀排出。

    滤袋喷吹每仓室轮流进行,当室的离线阀关闭后,开始进行喷吹清灰,同时其余几个室仍然继续工作,室清灰完毕后,离线阀打开,继续工作。   个室开始清灰,依次继续。这样就大大避免了我们常说的"粉尘的二次飞扬"

    PPC气箱脉冲袋式收尘器系统设置:

    脉冲清灰除尘器共有五大系统

    1)本体:它由上箱体、中箱体、灰斗组件、检修门、支架等组成

    对于本体,我们在设计上以*不利的荷载组合进行强度设计;采用Q235A板材制作。

    2)收尘、过滤系统:主要由滤袋、袋笼、花板组件、进风分配系统组成。

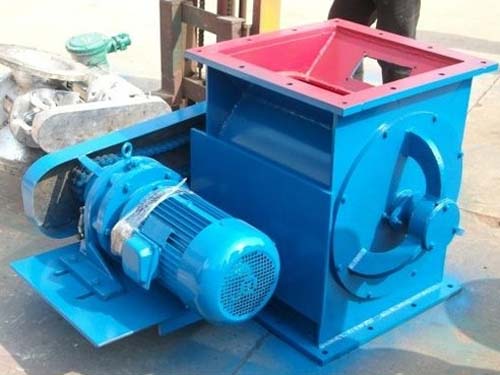

    3)喷吹清灰、卸灰系统:主要由储气包(含油水分离器、调压装置)、电磁脉冲阀、喷吹管组件和离线阀、螺旋输送机及星型卸灰阀等组成。

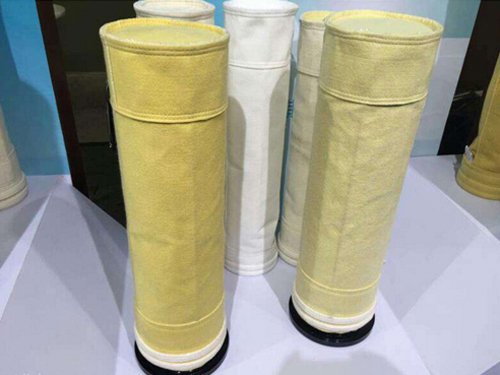

    4)滤袋采用φ133mm标准规格,材质采用三防针刺毡。

    5)除尘器采用外滤式,除尘器的滤袋利用弹簧涨圈与花板联接,形成了干净空气与含尘气体的分离。

    6)在清灰时由PLC控制脉冲控制仪发出脉冲信号给电磁脉冲阀,通过喷吹管喷出压缩空气,使滤袋径向变形抖落灰尘。

    7)除尘器顶部设检修门,用于检修和换袋(除尘器的维、检修、换袋工作仅需在机外就可执行,不必进入除尘器内部)。

    8)除尘器配置进风分配系统及滤袋固定框,有效地使进入除尘器的含尘气体均匀地分布到每个滤袋,滤袋固定框的使用,有效地防止了清灰过程中滤袋间的碰撞和磨擦,有利于滤袋使用寿命的延长。

    9)除尘器进风口配置进风口手动调节阀,它的关闭能保证除尘器单个仓室的离线,实现了在除尘器正常工作状态时对单个仓室的检修维护。

    10)除尘器配置仓壁振动装置,能有效地破拱,保证了除尘器灰斗卸灰的顺利进行。

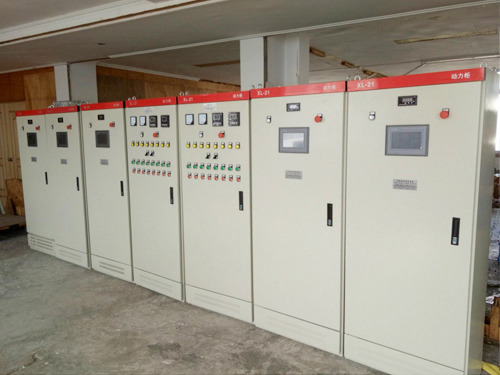

    11)除尘器控制系统采用PLC。整个除尘器控制系统采用PLC进行自动控制。除尘器电控柜采用双层密封门结构,防尘、防水、防小动物。

    PPC气箱脉冲袋式收尘器工作原理:

    除尘器主要由上箱体、中箱体、进风通道、支架、滤袋及喷吹装置,卸灰装置等组成。含尘空气从除尘器的进风通道进入各室灰斗开在灰斗导流装置的导流下,大颗粒的粉尘被分离,直接落入灰斗,而较细粉尘均匀的进入中部箱体而吸附在滤袋的外表面上,干净气体透过滤袋进入上箱体,并经各切换阀和排风管排入大气。随着过滤工况的进行,滤袋上的粉尘越积越多,当设备阻力达到限定的阻力值时,由清灰控制装置按清灰时间设定值,按设定程序打开电磁脉冲阀,进行停风喷吹,利用压缩空气瞬间喷吹使袋内压力聚增,将滤袋上的粉尘进行拌落(即使粘细粉尘亦能较底地清灰)至灰斗中,由排灰机构排出。

    参数规格型号处理风量(m³/h)过滤风速(m/min)过滤面积(㎡)滤袋数(个)阻力(Pa)含尘浓度(g/m3)保温层面积(㎡)重量(kg)
    32-369001.2-2.093961470-1770<100026.52.880
    32-48930124128344.080
    32-511160155160415.280
    32-61339018619248.56.480
    64-417800248256707.280
    64-522300310320949.960
    64-62670037238411811.640
    64-73120043444814213.320
    64-83570049651216615.000
    96-426800372384<130011010452
    96-53340046548012012120
    96-64010055757613014880
    96-74680065067214016920
    96-85351074476815019810
    96-96010083686416021240
    96-2×56690092996017525200
    96-2×6807001121115221030240
    96-2×7941001308134424535280
    96-2×81076001494153628040320
    96-2×91210001681172831545360
    96-2×101345001868192035050400
    128-66730093576812524120
    128-91009001402
    115219631680
    128-1011210015581280205
    34680
    128-2×6346001869153632343920
    128-2×7157002181179224752680
    128-2×81794002492208426260000
    128-2×92019002804230427766480
    128-2×102243003115256129272000
    128-2×1124760034272856307
    78480
    128-2×122691003728307232296400
    128-2×132916004050332833793600
    128-2×1431400043613584252100800
